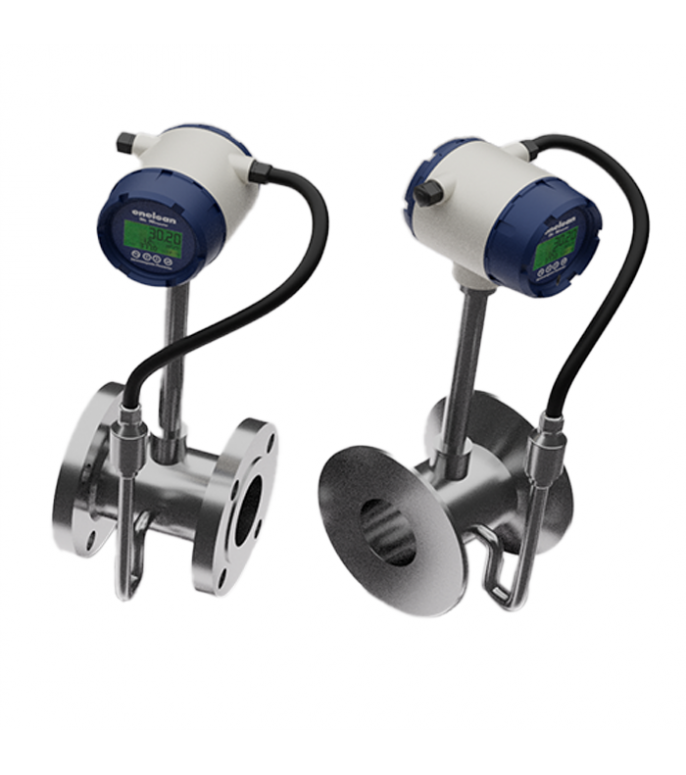

Вихревой расходомер DN15-DN300
Ответим в течение рабочего дня
Вихревые расходомеры серии VTRANS работают на принципе Кармана и обеспечивают измерение объёмного и массового расхода жидкостей, газов и пара с точностью до 0,5% для жидкостей и 1,0% для газа и пара.
Описание и преимущества
В основе работы вихревого расходомера лежит принцип вихревой дорожки Кармана. Поток огибает тело обтекания, установленное перпендикулярно направлению течения, и разделяется на два вихря, вращающихся в противоположных направлениях. Частота этих вихрей, распространяющихся волнами, пропорциональна скорости потока. Пьезоэлектрический сенсор фиксирует частоту вихрей и через математические расчёты вычисляет объёмный расход.
Для измерения массового расхода газов данные о давлении и температуре используются непосредственно в расчётах плотности. При переменных значениях этих параметров применяется компенсированная модель с автоматическим пересчётом плотности.
Ключевые преимущества:
- Матричный LCD-дисплей — наглядная индикация всех параметров;
- Возможность подключения датчиков температуры (Pt100, Pt1000) и давления (избыточное или абсолютное);
- Несколько вариантов выходных сигналов: 2-проводной 4-20мА, 3-проводной импульсный и эквивалентный выход;
- Отличная коррекция нелинейности — высокая точность линейности измерений;
- Спектральный анализ — повышенная защита от помех и вибрации;
- Универсальность среды: пар, жидкость, газ, природный газ;
- Низкое энергопотребление — одна батарея обеспечивает работу до 1 года;
- Автоматическое переключение режимов питания: батарея / 2-проводное / 3-проводное;
- Функция самодиагностики — упрощает обслуживание и настройку;
- Многоуровневая защита паролем: настройки, сброс тоталайзера и калибровка — разные уровни доступа;
- Поддержка RS485 в 3-проводном режиме;
- Настраиваемые единицы отображения расхода.
Диапазоны измеряемого расхода
Диапазоны расхода в зависимости от диаметра и типа среды:
| DN | Жидкость (м³/ч) | Газ (м³/ч) | Пар (м³/ч) |
|---|---|---|---|
| 15 | 0,5 – 5 | 3 – 20 | 4 – 50 |
| 20 | 0,6 – 10 | 5 – 40 | 7 – 80 |
| 25 | 0,31 – 16 | 8 – 60 | 10 – 80 |
| 32 | 1,8 – 18 | 20 – 120 | 12 – 120 |
| 40 | 2 – 30 | 30 – 180 | 25 – 180 |
| 50 | 3 – 50 | 40 – 350 | 40 – 260 |
| 65 | 5 – 50 | 70 – 650 | 35 – 800 |
| 80 | 7 – 100 | 90 – 900 | 63 – 500 |
| 100 | 15 – 180 | 150 – 1500 | 160 – 1100 |
| 125 | 20 – 210 | 250 – 2200 | 150 – 2000 |
| 150 | 30 – 400 | 350 – 3500 | 400 – 3500 |
| 200 | 50 – 700 | 1600 – 7000 | 580 – 7000 |
| 250 | 70 – 1000 | 1000 – 9000 | 1960 – 9600 |
| 300 | 100 – 1800 | 1500 – 14000 | 1300 – 13000 |
Документы
Документация предоставляется по запросу.
