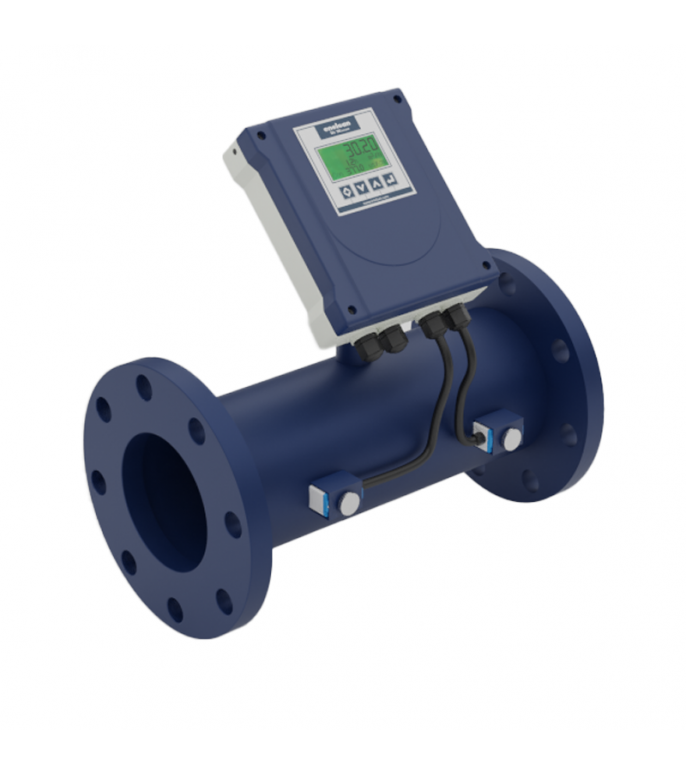

Фланцевые ультразвуковые расходомеры обеспечивают надёжный и стабильный монтаж на трубопроводе. Датчики устанавливаются в соответствии с выбранными размерами фланца и не требуют дополнительной настройки после монтажа. Прибор разработан на основе 12-летнего опыта производства ультразвуковых расходомеров.

Описание и преимущества

Фланцевые ультразвуковые расходомеры работают на том же принципе что и онлайн/портативные ультразвуковые расходомеры, однако обеспечивают более высокую стабильность благодаря жёсткому фланцевому креплению датчиков. Высокопроизводительные процессоры обеспечивают быструю и надёжную работу.

Ключевые преимущества:

• Точность измерения лучше 0,5%;
• Улучшенное программное обеспечение для стабильного и высокопроизводительного измерения;
• Связь RS485, протоколы MODBUS, M-BUS и другие;
• Аналоговые выходы 4-20мА и 0-10В;
• Возможность измерения сточных вод;
• Частотный и импульсный выход;
• Три типа датчиков: накладной, погружной, трубный;
• Все настройки сохраняются в Flash-памяти;
• Мгновенный и суммарный расход — запись по дням и месяцам с передачей через MODBUS;
• Автоматическая запись: 64 дня / 64 месяца / 5 лет;
• Настраиваемая плотность жидкости;
• Питание от батареи или 8–36VDC.

Принцип работы

Измерение основано на методе времени прохождения ультразвукового сигнала (Transit Time). Два датчика попеременно генерируют и принимают ультразвуковые импульсы. Разница во времени прохождения сигнала по потоку и против потока пропорциональна скорости жидкости, из которой вычисляется объёмный расход.

Измеряемые среды и трубопроводы

Жидкости: вода, морская вода, промышленные сточные воды, кислоты и щёлочи, спирт, пиво и другие однородные жидкости.

Материалы труб: сталь, нержавеющая сталь, чугун, медь, ПВХ, алюминий, стеклопластик (FRP) и другие — при условии что труба однородная.

Диаметр трубопровода: DN15 – DN6000.

Документы

Документация предоставляется по запросу.
