Регулятор давления «после себя» РА-А — автоматическое устройство прямого действия для снижения и поддержания давления рабочей среды на выходе из клапана без внешних источников энергии.
Описание
Регулятор давления «после себя» (РА-А) — автоматическое устройство прямого действия, предназначенное для снижения давления рабочей среды и его точного поддержания на заданном уровне на выходе из клапана. Клапан работает без внешних источников энергии, используя силу самого потока. Регулятор не является запорной арматурой и требует постоянного расхода среды.
Принцип работы:
- Поддержание давления: клапан контролирует и стабилизирует давление строго на выходе из устройства;
- Реакция на превышение: рост давления выше настроенного значения приводит к закрытию затвора;
- Нормальное состояние: при отсутствии давления в системе регулятор полностью открыт («нормально открытый»).
Особенности исполнения:
- По запросу регулятор поставляется с удлинённым задатчиком для более точного регулирования;
- Аналоги по таблице фигур: 21ч10п, 21ч10нж, 21с10п, 21с10нж.
Технические характеристики
Регулятор РА-А рассчитан на работу с температурой рабочей среды до 150°C. Доступны два варианта исполнения корпуса:
| Материал корпуса | Номинальное давление (Pn) | Аналоги по таблице фигур |
|---|---|---|
| Серый чугун (СЧ 20) | 1,6 МПа | 21ч10нж / 21ч10п |
| Сталь (Сталь 20Л) | 4,0 МПа | 21с10нж / 21с10п |
Диапазоны настройки регулирования давления:
Для точной настройки выходного давления регулятор РА-А комплектуется одной из пяти взаимозаменяемых пружин:
- Диапазон 0 (белая пружина): 0,01 – 0,1 МПа;
- Диапазон 1 (жёлтая пружина): 0,04 – 0,16 МПа;
- Диапазон 2 (красная пружина): 0,1 – 0,4 МПа;
- Диапазон 3 (синяя пружина): 0,3 – 0,7 МПа;
- Диапазон 4 (чёрная пружина): 0,6 – 1,2 МПа.

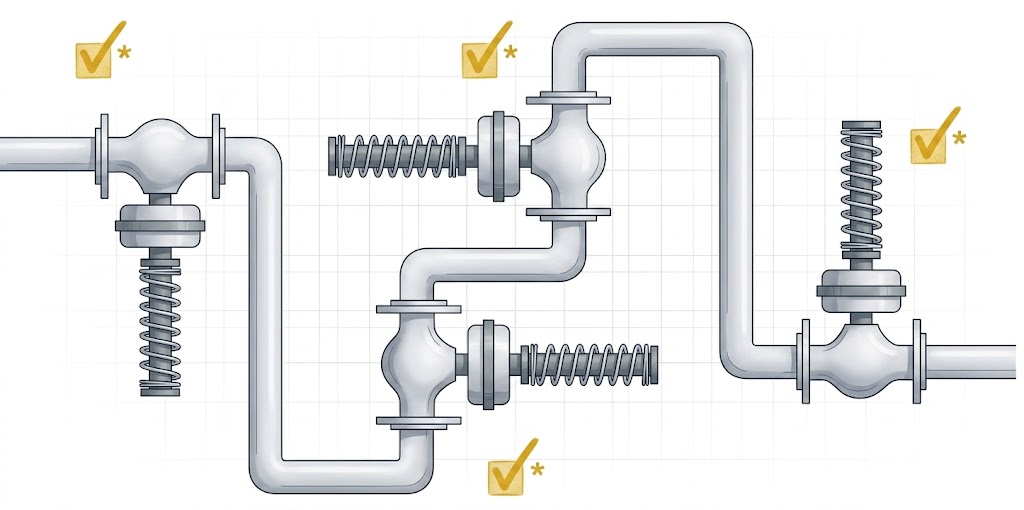

Размещение на трубопроводе:
- При температуре рабочей среды до 110°С регулятор разрешается устанавливать в любом положении. Допустимое отклонение от вертикали — 90°;
- При температуре рабочей среды свыше 110°С используется конденсационно-разделительный сосуд. Регулятор устанавливать только задатчиком вертикально вниз;
- При использовании пара — регулятор устанавливать только задатчиком вертикально вниз.

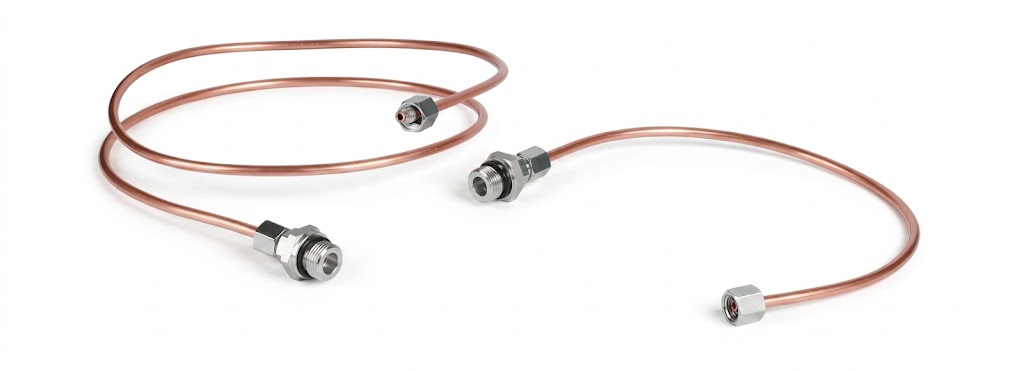

Монтажный комплект
Тип: МК-2.1
Комплектность:
- Штуцер М12×1,5 — 1 шт.;
- Переходник G1/2" – М12×1,5 — 1 шт.;
- Трубка медная 6×1 мм — 0,75 м;
- Трубка медная 6×1 мм — 0,3 м.
Вид исполнения:
- Регулятор давления «после себя» (РА-А);
- Регулятор давления «до себя» (РА-В).
