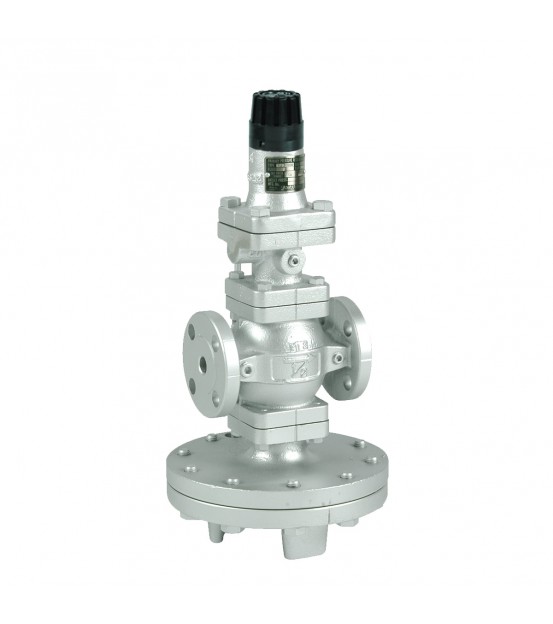

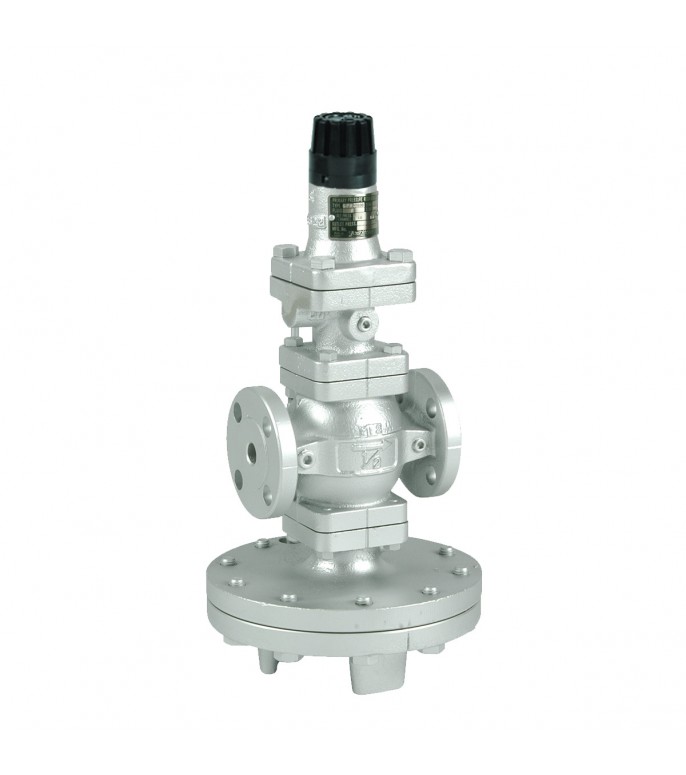

Редукционные клапаны пилотного типа Yoshitake серии GP-2000 / GP-2000EN предназначены для снижения и стабилизации давления пара в широком диапазоне расходов. Сферический главный клапан обеспечивает высокую герметичность запирания (ANSI Class IV), крупная диафрагма и внешний отбор импульса — стабильное поддержание редуцированного давления.

Применение

• Инженерные коммуникации зданий;
• Системы отопления, вентиляции и кондиционирования воздуха;
• Промышленные технологические паровые линии.

Благодаря повышенному значению Cv клапан обеспечивает высокую пропускную и регулирующую способность — в ряде случаев позволяет применять типоразмер на 1–2 ступени меньше стандартного. Доступна модификация GP-2000L для работы при пониженном выходном давлении (0,01–0,02 МПа).

Конструкция

Клапан состоит из двух функциональных узлов:

• Главный клапан (GPM-2000) — сферический запорный элемент с седлом, обеспечивающий редуцирование потока. Протечка по седлу не более 0,01% от номинального расхода;
• Пилотный клапан (GPP-2000) — управляющий узел с диафрагмой, пружиной и регулировочным винтом, задающий и поддерживающий заданное пониженное давление.

Принцип действия: входное давление через сетчатый фильтр подаётся под пилотный клапан. Вращением регулировочного винта сжимается пружина, открывающая пилотный клапан. Прошедший поток поступает в камеру диафрагмы главного клапана и открывает его. Давление на выходе через импульсную трубку подаётся в камеру пилотной диафрагмы, которая балансируется с усилием пружины — за счёт этого автоматически регулируется ход главного клапана и поддерживается стабильное редуцированное давление.

Материалы основных узлов:

Присоединение:

• Резьбовое JIS Rc (15–50A);
• Фланцевое JIS 20K RF / JIS 10K FF (15–200A);
• Фланцевое EN PN25 (модификация GP-2000EN).

Исполнения: монтаж с интегрированным пилотом либо с выносным (дистанционным) пилотным клапаном (максимальное удаление до 5 м).

Цветовая индикация диапазона редуцированного давления:

• Жёлтая маркировка — 0,02–0,15 МПа;
• Зелёная маркировка — 0,1–1,4 МПа (0,1–0,85 МПа для JIS 10K FF).

Условия эксплуатации

Требования к монтажу:

• Клапан устанавливать строго вертикально, по направлению потока;
• На входе обязателен сетчатый фильтр (80 меш) и конденсатоотводчик;
• Манометры устанавливаются до и после клапана;
• На выходе рекомендуется предохранительный клапан;
• Обязательно подключение импульсной трубки — без неё клапан не работает;
• Перед быстродействующей арматурой (соленоидные клапаны) — не менее 3 м от редукционного клапана;
• При двухступенчатом редуцировании — расстояние между клапанами не менее 3 м;
• Скорость потока в трубопроводе после клапана — не более 30 м/с;
• Предусмотреть байпасную линию и запорную арматуру для обслуживания.

Документы

Каталожное описание (характеристики, габариты, таблица расхода) — предоставляется по запросу.

Руководство по монтажу и эксплуатации — предоставляется по запросу.
