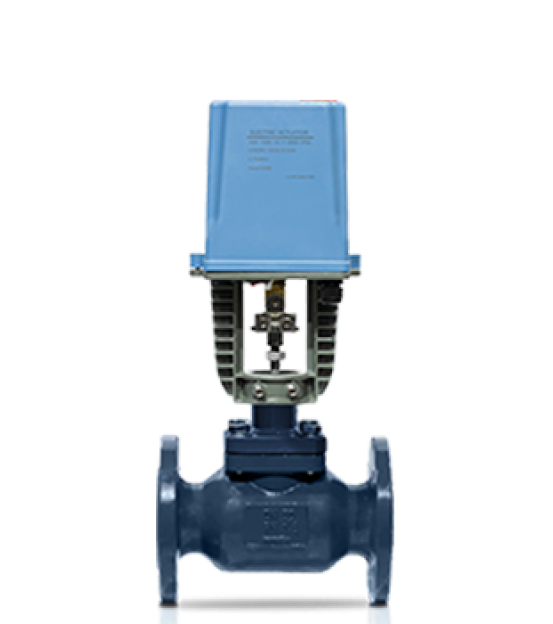

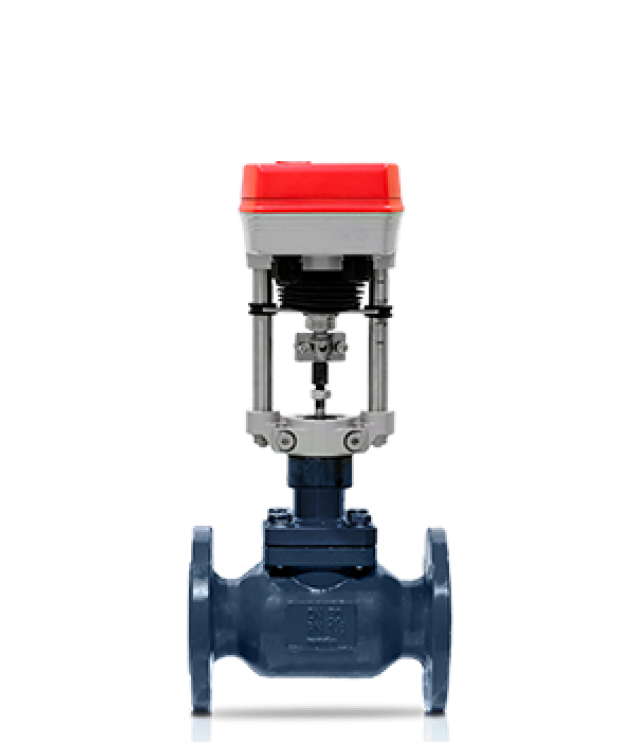

Клапан запорно-регулирующий КПСР серия 100 — аналог 25ч945п, 25с947п
Ответим в течение рабочего дня
Запорно-регулирующие клапаны серии 100 КПСР — чугунные двухходовые клапаны для регулирования и перекрытия потока рабочей среды в системах теплоснабжения, водоснабжения и вентиляции в Казахстане и СНГ.
Описание

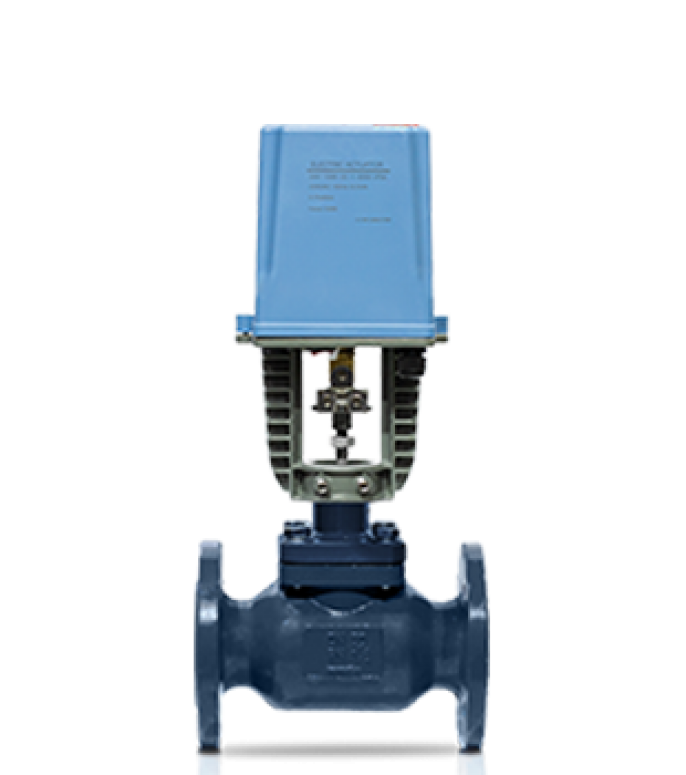

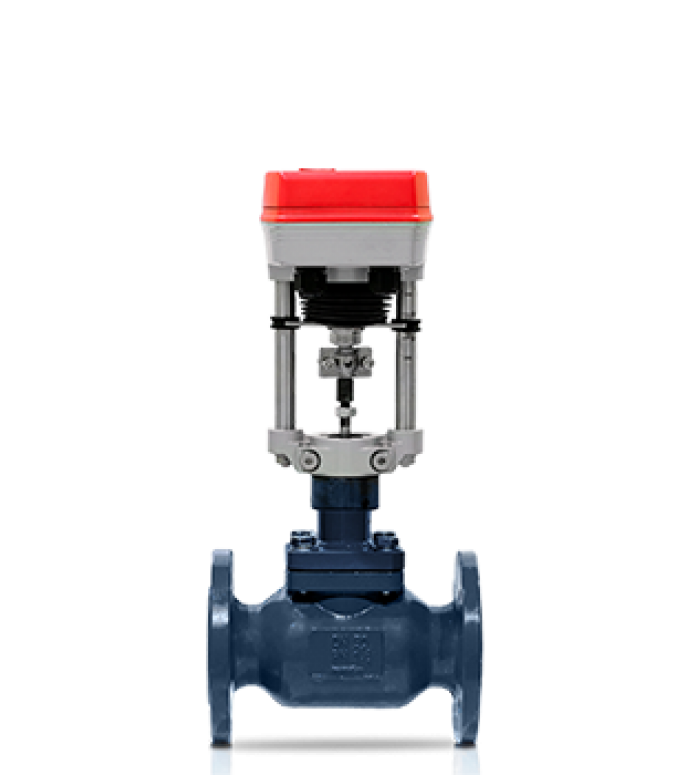

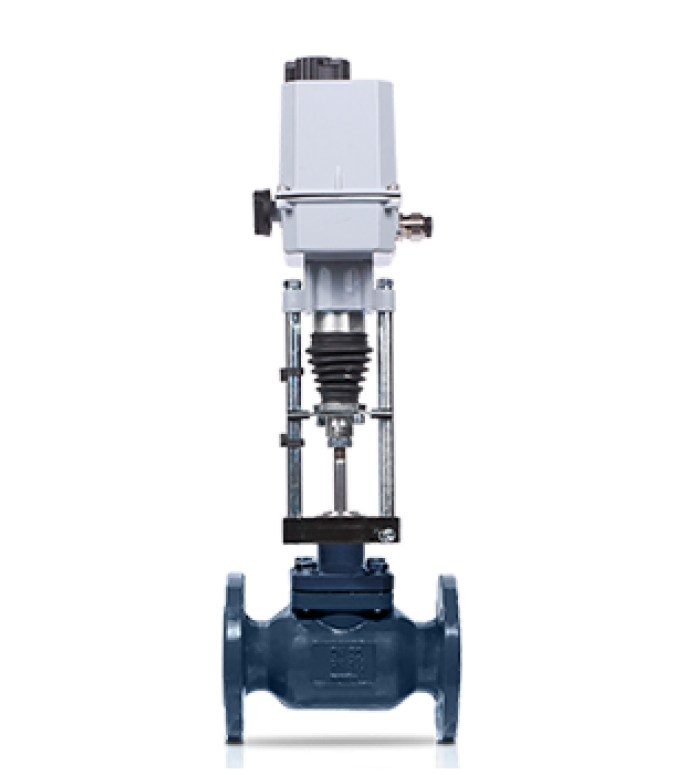

Запорно-регулирующие клапаны (КЗР) серии 100 производства ООО «КПСР Групп» (Беларусь) предназначены для герметичного перекрытия или регулирования расхода рабочей среды в трубопроводных системах. Управление клапаном осуществляется электрическим или пневматическим исполнительным механизмом либо ручным приводом. Развиваемое приводом усилие передаётся через шток на плунжер, который перемещаясь вверх или вниз изменяет площадь проходного сечения затвора и регулирует расход среды.
Стабильно высокое качество, 100% выходной контроль изделий и многолетний опыт производства позволяют продукции КПСР в полной мере соответствовать повышенным требованиям энергетической и промышленной сферы.
Аналоги по таблице фигур:
- С электроприводом (ЭИМ): 25ч945п / 25ч947нж / 25с947п / 25с947нж / 25нж947п / 25нж947нж;
- С пневмоприводом (МИМ): 25ч645п / 25ч647нж / 25с647п / 25с647нж / 25нж647п / 25нж647нж;
- Также соответствуют: 25ч41п / 25ч42нж / 25с47п / 25с47нж / 25нж47п / 25нж47нж / 25с52п / 25с52нж.
Технические характеристики
Серия 100 — корпус из серого чугуна СЧ20:
| Материал корпуса | PN, МПа | t°C среды | Конструкция | Таблица фигур | Герметичность |
|---|---|---|---|---|---|
| СЧ 20 | 1,6 | до 150°С | Неразгруженная (DN15–40) Разгруженная (DN50–200) |
25ч945п | Класс А |
Допустимое давление в зависимости от температуры и материала:
| Температура, °C | Чугун (бар) | Сталь (бар) | Нерж. сталь (бар) |
|---|---|---|---|
| 120 | 16 | 40 | 40 |
| 150 | 15 | 40 | 40 |
| 200 | 15 | 40 | 40 |
| 250 | 14 | 35 | 38 |
| 300 | 13 | 30 | 35 |
| 350 | — | 26 | 33 |
| 400 | — | 23 | 30 |
| 425 | — | 20 | 29 |
Применяемые материалы:
| Деталь | Материал |
|---|---|
| Корпус | СЧ20 (серия 100) |
| Крышка | Сталь 20, Сталь 20Х13 |
| Плунжер | Сталь 20Х13, Сталь 40Х13 |
| Шток | Сталь 40Х13, ТРГ |
| Седло | Сталь 20Х13, Сталь 40Х13 |
| Уплотнение в затворе | Металл–PTFE, металл–металл |
| Уплотнение штока | ТРГ |
Условная пропускная способность Kv (м³/ч) в зависимости от DN:
| DN, мм | Kv, м³/ч | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 0,16 | 0,25 | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 3,2 | 4 | 5 | 6,3 | 8 | 10 | 12,5 |
| 20 | 1,6 — 16 | |||||||||||||
| 25 | 2,5 — 25 | |||||||||||||
| 32 | 4 — 40 | |||||||||||||
| 40 | 6,3 — 63 | |||||||||||||
| 50 | 10 — 100 | |||||||||||||
| 65 | 16 — 160 | |||||||||||||
| 80 | 25 — 250 | |||||||||||||
| 100 | 40 — 400 | |||||||||||||
| 125 | 63 — 630 | |||||||||||||
| 150 | 100 — 1000 | |||||||||||||
| 200 | 160 — 1600 | |||||||||||||
Документы
Руководство по эксплуатации КПСР серия 100
Руководство по эксплуатации КПСР серия 110
Дополнительная документация может быть получена по запросу.
