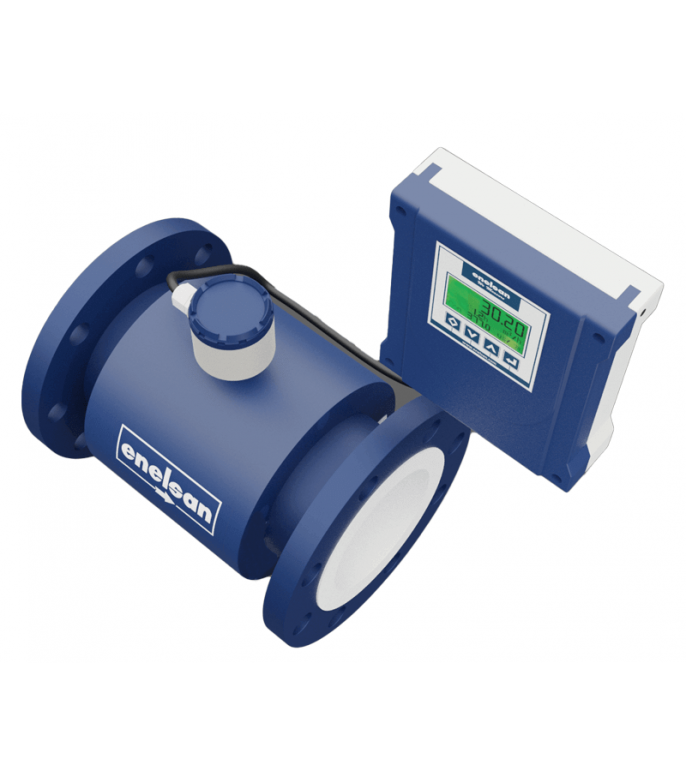

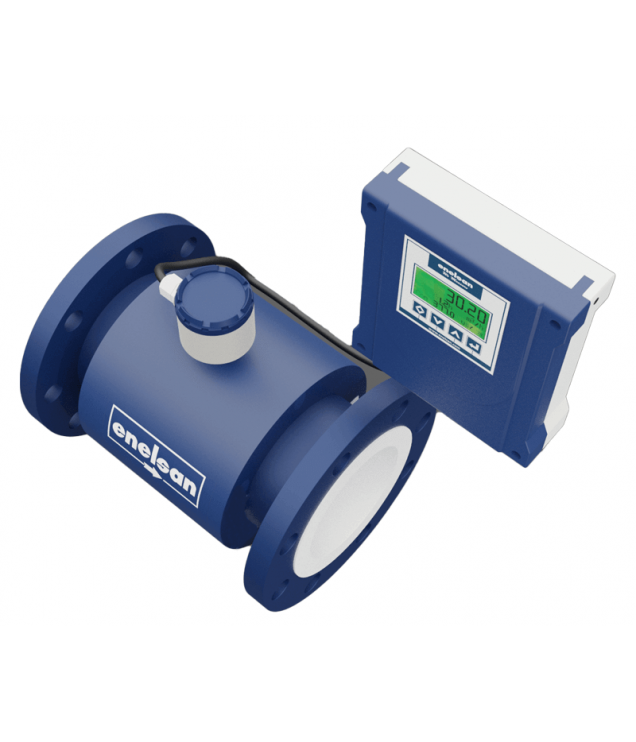

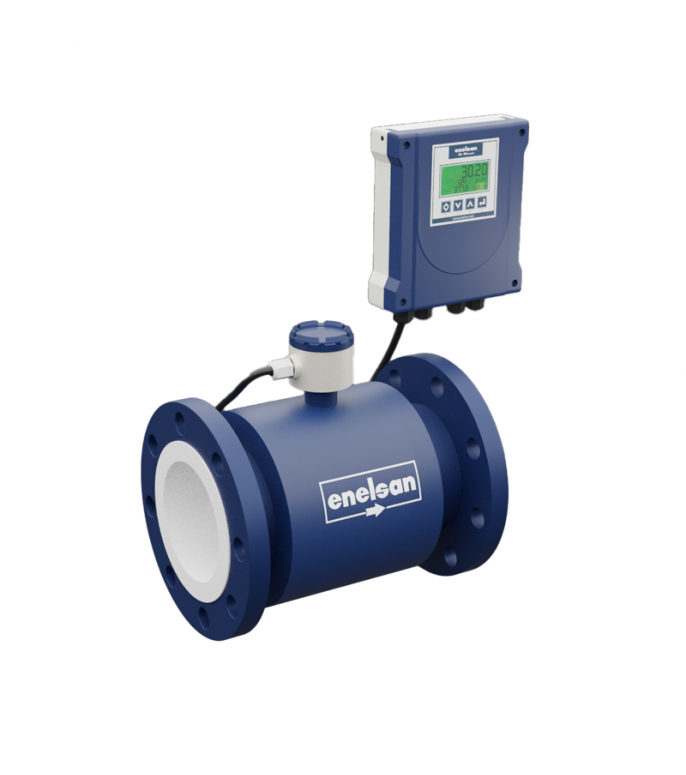

Электромагнитные расходомеры с выносным преобразователем предназначены для точного измерения расхода проводящих жидкостей в условиях, где компактное исполнение невозможно — высокие температуры, вибрация, труднодоступные места монтажа датчика.

Описание и преимущества

Расходомеры с выносным преобразователем применимы во всех жидкостях с проводимостью свыше 20 мкСм/см. Электронный блок монтируется отдельно от первичного датчика — это позволяет устанавливать датчик в труднодоступных местах или в зонах с высокой температурой, а преобразователь размещать в удобном для обслуживания месте. Для агрессивных жидкостей предусмотрен выбор материала электродов. Внутренняя поверхность трубы — резина или PTFE.

Ключевые преимущества:

• Отсутствие механических частей — нет препятствий потоку, нет потерь давления;
• Диапазон измерения в 10 раз шире, чем у других типов расходомеров;
• Выносной преобразователь — возможность монтажа датчика в недоступных или высокотемпературных зонах;
• Одновременный вывод мгновенного и суммарного расхода на LCD-экране;
• Измерение в обоих направлениях потока с функцией NET-итога;
• Точность измерения до 0,25%;
• Измерение и отображение проводимости жидкости на экране;
• Защита от электромагнитных помех через заземляющий электрод;
• Отчёты за день, неделю, месяц, год;
• Диапазон скоростей потока: 0,3 – 15 м/с;
• Меню с защитой паролем, 4 уровня шифрования и безопасности;
• Производство от DN15 до DN2200.

Рекомендации по монтажу на линии:

Принцип работы

Электромагнитное измерение расхода основано на законе электромагнитной индукции, открытом Майклом Фарадеем в 1831 году. В 1941 году швейцарский изобретатель Бонавентура Турлеман применил этот принцип к проводящим жидкостям в трубопроводах и создал первый в мире электромагнитный расходомер.

Внутри каждого расходомера расположены 2 катушки, создающие постоянное магнитное поле поперёк сечения измерительной трубы. Два электрода фиксируют возникающее напряжение. При движении проводящей жидкости через магнитное поле заряженные ионы разделяются и движутся к противоположным стенкам трубы — между электродами возникает напряжение, прямо пропорциональное скорости потока.

Для исключения влияния внешних электромагнитных помех магнитное поле создаётся импульсным постоянным током — это обеспечивает точное и стабильное измерение.

Выбор расходомера

Для правильного подбора прибора необходимо определить:

• Название жидкости и её химические свойства;
• Максимальный, минимальный и нормальный расход;
• Максимальное рабочее давление;
• Проводимость жидкости — не менее 5 мкСм/см;
• Диапазон температур эксплуатации;
• Отсутствие вакуума на линии.

Оптимальная скорость потока для чистой воды — 2–3 м/с. Для жидкостей склонных к кристаллизации скорость должна быть не ниже 2 м/с. Монтаж возможен горизонтально и вертикально (при вертикальном — поток снизу вверх). Прибор должен быть защищён от механических вибраций, гидравлических ударов и прямого солнечного света.

Документы

Документация предоставляется по запросу.
