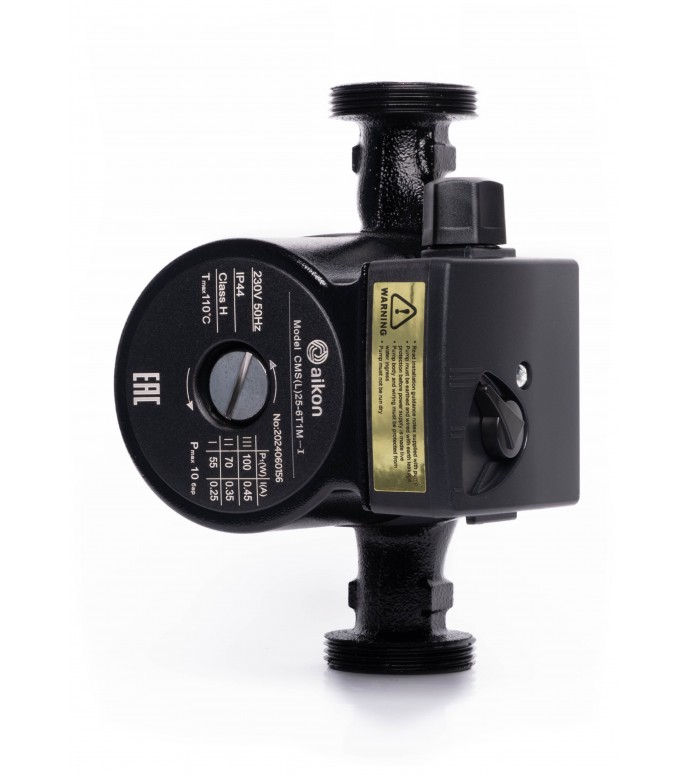

Вертикальные одноступенчатые циркуляционные насосы серии CMS(L)-I — агрегаты с мокрым ротором для систем отопления, горячего водоснабжения и кондиционирования.

Применение

• Промышленные системы циркуляции горячей воды;
• Системы бытового отопления и горячего водоснабжения;
• Системы вентиляции и кондиционирования воздуха;
• Системы тепловых насосов с воздушным и грунтовым источником тепла;
• Системы холодоснабжения.

Конструкция

Насос состоит из проточной части и двигателя с мокрым ротором. Насосная часть включает рабочее колесо из термопластичного конструкционного пластика или нержавеющей стали и корпус из чугуна с катафорезным покрытием. Охлаждение элементов двигателя осуществляется за счёт внутренней циркуляции перекачиваемой жидкости.

Упорный и радиальные подшипники выполнены из износостойких материалов: карбид кремния и керамика. Вал в зоне контакта с подшипниками скольжения имеет напыление карбида вольфрама толщиной 0,15 мм.

Электродвигатель

Двигатель состоит из статора, ротора и клеммной коробки с индикатором питания, индикатором направления вращения и переключателем скорости. Насосы с трёхфазными электродвигателями оснащены термоконтактом (2,5 А), встроенным в статор.

• Степень защиты: IP44;
• Класс изоляции: H;
• Напряжение: 1×220 В; 3×380 В (50 Гц).

Условия эксплуатации

Чистая, неагрессивная, невзрывоопасная жидкость без твёрдых частиц, волокон или минерального масла. Не допускается перекачивание легковоспламеняющихся жидкостей (дизельное топливо, бензин).

• Температура окружающей среды: 0°С ~ +40°С;
• Температура перекачиваемой жидкости: +2°С ~ +110°С.
