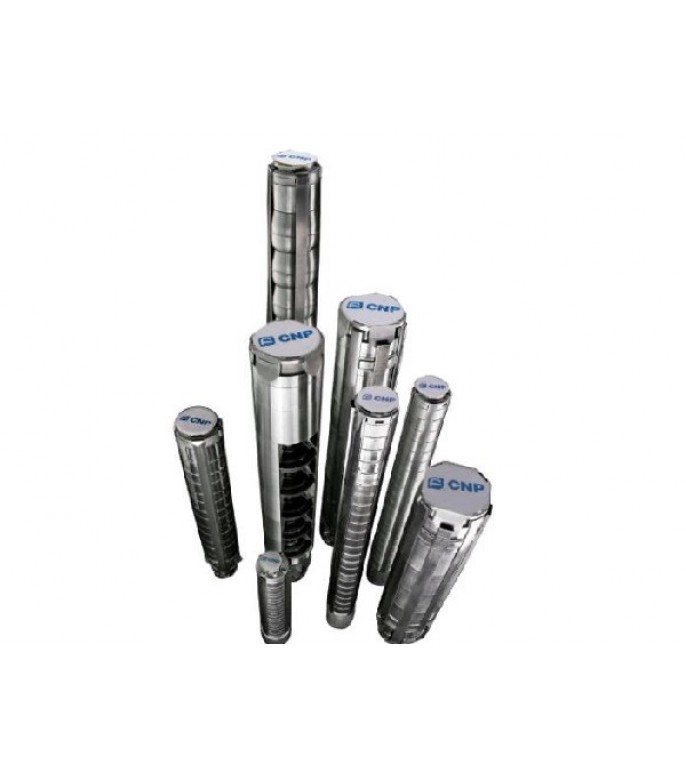

Насосные агрегаты серии SJ – Многоступенчатые погружные скважинные насосы с проточной частью из нержавеющей стали для скважин 4, 6, 8 и 10 дюймов. Возможно вертикальное и горизонтальное исполнение скважинного насоса.

• Диапазон подач

  0,2 м³/ч ~ 240 м³/ч

• Напор

  4,5 м ~ 380 м

• Мощность

  0,37 ~ 110 кВт

• Температура перекачиваемой среды

  до +25°С

• Максимальное рабочее давление

  38 бар

Применение

Водоснабжение из скважин

Системы ирригации

Системы пожаротушения

Системы повышения давления

Конструкция

Насосы SJ конструктивно представляют собой погружные скважинные агрегаты, состоящие из одно- и многоступенчатых насосов с корпусом из нержавеющей стали и водо- или маслозаполненным электродвигателем. Соединение валов электродвигателя и насоса реализовано с помощью шлицевого соединения.

Проточная часть насоса состоит из секций (рабочее колесо и диффузор), которые стянуты с помощью специальных стяжных лент в общую конструкцию-колонну. Напорный патрубок - резьбовой, находится в верхней части корпуса. Перед ним установлен обратный клапан, который позволяет избежать обратного течения воды и вращения рабочих колес и ротора двигателя при внезапном отключении. Всасывание осуществляется через фильтр, представляющий из себя перфорированный лист нержавеющей стали и находящийся в месте соединения электродвигателя и насоса. Кабель фиксируется снаружи на корпусе насоса с помощью специальной стяжки.

Электронасосные агрегаты SJ могут использоваться с защитными охлаждающими кожухами. Преимущества такого использования заключается в том, что электродвигатель получает необходимое охлаждение вне зависимости от диаметра скважины, а также позволяет использовать агрегат в исполнении для горизонтальной установки.

Электродвигатель

Технические данные об используемых электродвигателях:

Частота вращения: 2900 об/мин

Мощность: до 110 кВт

Степень защиты: IP68

Класс энергоэффективности: не классифицируются

Диапазон частотного регулирования: 30-50 Гц

Диапазон допустимых отклонений напряжения: ±5%

Напряжение сети: 1х220 В или 3x380 В

Стандартная длина кабеля при поставке – 3-5 метров

Установочные размеры соответствуют стандарту NEMA.

Исполнение по материалу электродвигателя:

Для двигателей размера 4” – нержавеющая сталь и медь (крышка и основание) *

Для двигателей размера 6”, 8”, 10” – нержавеющая сталь и чугун (крышка и основание) *

*Возможно специальное исполнение агрегата полностью из нержавеющей стали в соответствии с условиями заказа.

Тип охлаждающей жидкости в электродвигателе:

Водяное охлаждение электродвигателя

Масляное охлаждение электродвигателя

Условия эксплуатации

Ниже описаны условия, при которых можно эксплуатировать насосные агрегаты SJ:

Подача: 0,2 – 240 м3/ч

Максимальное рабочее давление: 38 Бар

Максимальная температура жидкости: 25 °C

Содержание соляной кислоты: не более 1,5 мг/л

Содержание хлора: не более 400 мг/л

Диапазон кислотности жидкости: pH 6,5 – 8,5

Максимальная глубина погружения: 70 м

Содержание песка и частиц должно быть не более 50 г/м3 при перекачивании воды. Это необходимо для того, чтобы охладить двигатель и сохранить проходное сечение незаблокированным, что позволит насосу работать дольше.

При перекачивании жидкостей с плотностью и/или вязкостью выше, чем воды, необходимо использовать двигатели с запасом по мощности.

Маркировка

SJ[1]60[2]9[3]-2[4]-S[5]-W[6]-S[7]-F[8]-4[9]-Y[10]-V[11]

[1] SJ Тип насосного агрегата:

Скважинный центробежный погружной насосный агрегат из нержавеющей стали

[2] 60 Номинальная подача, м³/ч

[3] 9 Количество рабочих колес насоса (ступеней)

[4] 2 Количество рабочих колес уменьшенного диаметра.

Цифра отсутствует, если все колеса одного диаметра.

[5] S Подключение:

S – 3-фазное 380 В;

D – 1-фазное 220 В;

B – только насосная часть.

[6] W Частота:

W – 50 Гц;

L – 60 Гц.

[7] S Проточная часть:

S – нержавеющая сталь SS 304:

L – нержавеющая сталь SS 316.

[8] F Исполнение по материалу электродвигатеоя:

F – нержавеющая сталь и медь (4”)*;

P – нержавеющая сталь и чугун (6”, 8”, 10”)*.

[9] 4 Размер электродвигателя, в дюймах.

[10] S Тип охлаждающей жидкости:

S – водяное охлаждение и смазка электродвигателя;

Y – масляное охлаждение и смазка электродвигателя.

[11] V Исполнение по монтажу:

V – вертикальное;

H – горизонтальное.
