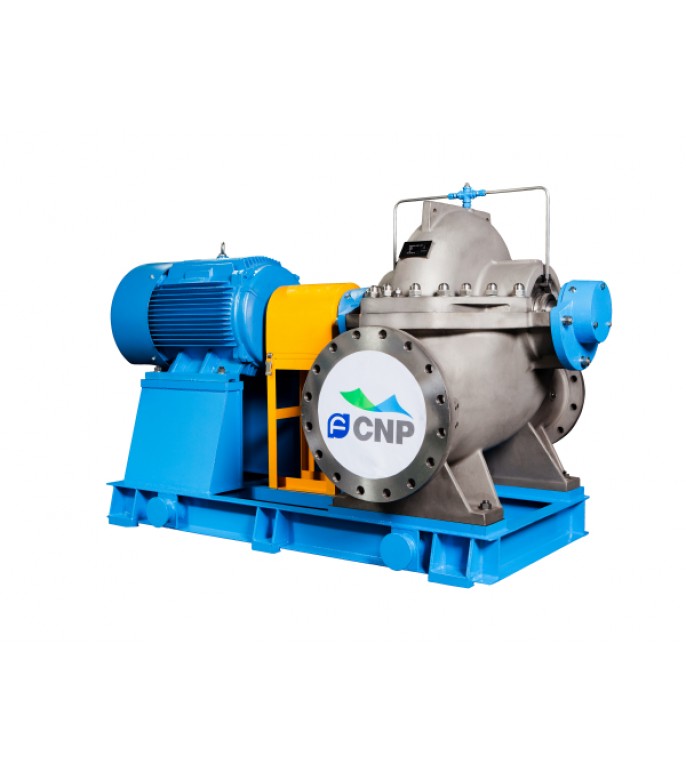

Горизонтальный одноступенчатый насос с рабочим колесом двухстороннего всасывания спирального типа с осевым разъёмом корпуса серии NSC — для высокопроизводительных промышленных и коммунальных применений.

Применение

• Производство: вода для систем охлаждения, откачка дождевой воды, системы циркуляции воды; целлюлозно-бумажная промышленность: системы первичной и вторичной очистки, подача фильтрационной воды, установки смешивания;
• Коммунальное хозяйство: насосные станции для подачи и отвода воды, вода для моек, сточная и загрязнённая вода;
• Производство электроэнергии: гидротехнические сооружения, градирни, системы охлаждения компонентов, подача технической воды;
• Морское применение: перекачка балластной воды, вода для охлаждения, системы пожаротушения;
• Общее: речная вода, солёная вода, морская вода, системы пожаротушения, водопроводно-канализационные сооружения.

Конструкция

Насосные агрегаты поставляются на общем рамном основании и состоят из электродвигателя (низковольтного или высоковольтного) и проточной части. Вал электродвигателя соединяется с валом проточной части при помощи муфты (пальцевая/пластинчатая с проставками), которая ограждена защитным кожухом. В качестве опор вала используются подшипники качения.

В зависимости от требований заказчика могут использоваться различные варианты концевых уплотнений вала:

• Сальниковое;
• Двойное сальниковое;
• Торцевое;
• Сбалансированное торцевое;
• Двойное торцевое;
• Тандемное торцевое.

В зависимости от исполнения также могут применяться различные планы обвязки по API. Входной и выходной патрубки, расположенные в нижней части корпуса, направлены горизонтально в противоположные стороны. Основной рабочий орган — рабочее колесо двухстороннего всасывания. Отвод спиральный, подвод специальной формы для разделения потока на две части. Насос может поставляться в горизонтальном и вертикальном исполнении.

Электродвигатель

В зависимости от требований заказчика и мощности насосный агрегат может быть укомплектован низковольтным или высоковольтным электродвигателем.

Низковольтный электродвигатель:

• Напряжение 50 Гц: 380 В;
• Класс изоляции: F, H;
• Степень защиты: IP54, IP55;
• Количество полюсов: 2, 4, 6, 8, 10;
• Класс энергоэффективности: IE2, IE3.

Высоковольтный электродвигатель:

• Напряжение 50 Гц: 6 000 В, 10 000 В;
• Класс изоляции: F, H;
• Степень защиты: IP23, IP54, IP55;
• Количество полюсов: 2, 4, 6, 8, 10, 12;
• Способ охлаждения: IC01, IC81W, IC611.

Условия эксплуатации

Температура перекачиваемой среды: до 150°С.

Диапазон характеристик:

• Подача: от 50 до 20 000 м³/ч;
• Напор: от 10 до 230 м.

Типы перекачиваемой жидкости:

• Чистая вода или другая жидкость, схожая по физическим и химическим свойствам;
• Абразивосодержащие жидкости (песок, окалина и пр.); агрессивная среда (опреснённая, солесодержащая, морская вода и пр.);
• Высокотемпературная среда (циркуляция воды систем отопления, все виды химической жидкости);
• Нефть и нефтепродукты (в соответствии с API 610 BB1).

• Максимальное рабочее давление: 5 МПа;
• Содержание инородных включений: ≤4%.
