Коррозионностойкий консольно-моноблочный Aikon серии NIH
Ответим в течение рабочего дня
Коррозионностойкие консольно-моноблочные насосы Aikon серии NIH — горизонтальные одноступенчатые центробежные агрегаты для перекачивания химически активных, токсичных, горючих и взрывоопасных жидкостей в промышленных условиях.
Применение
- Химическая и нефтехимическая промышленность;
- Производство удобрений;
- Целлюлозно-бумажная и сахарная промышленность;
- Горнодобывающая промышленность и энергетика;
- Теплоснабжение и фармацевтическая промышленность;
- Очистка сточных вод;
- Перекачивание коррозионно-активных растворов и морской воды;
- Подача фильтровальных присадок и добавок в пищевой промышленности;
- Подача дезинфицирующих растворов.
Конструкция
Насосы серии NIH спроектированы для работы в агрессивных промышленных средах. Конструкция соответствует международным стандартам для химических насосов и обеспечивает надёжную эксплуатацию при перекачивании широкого спектра коррозионно-активных жидкостей.
Материалы проточной части подбираются в зависимости от перекачиваемой среды:
- Нержавеющая сталь AISI 304, AISI 316L;
- Дуплексная сталь (Duplex 2205, Super Duplex 2507);
- Коррозионностойкие сплавы (сплав Хастеллой и другие);
- Титан — для особо агрессивных сред.
Рабочее колесо закрытого типа обеспечивает высокий КПД и минимальные внутренние перетечки. Вал насоса уплотнён торцевым уплотнением картриджного типа — одинарным или двойным в зависимости от требований к герметичности и класса перекачиваемой среды. Картриджная конструкция значительно упрощает техническое обслуживание и замену уплотнения без разборки насосной части.

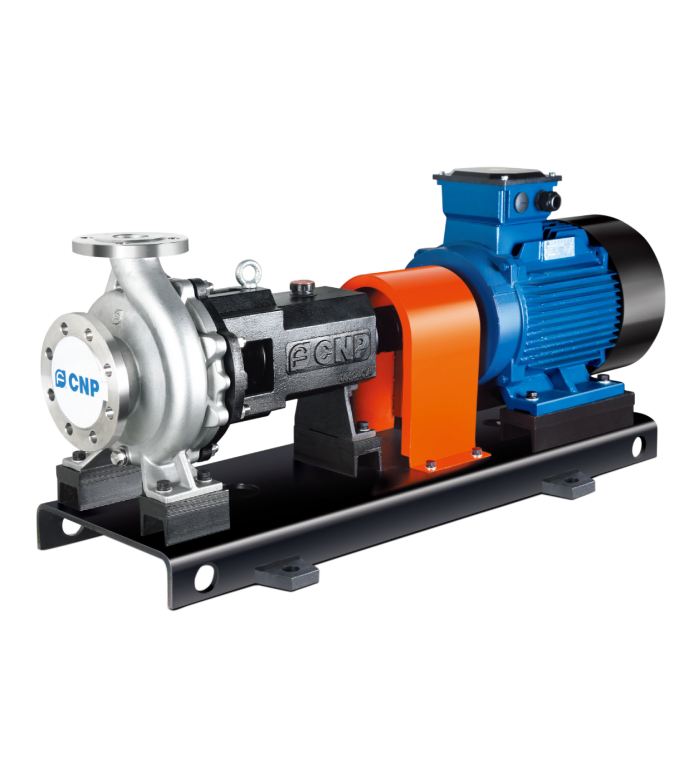

Насос и электродвигатель установлены на общей раме-основании. Соединение валов — упругая муфта под защитным кожухом. Конструкция обеспечивает демонтаж подшипникового узла без отсоединения корпуса от трубопроводов.
Электродвигатель
- Стандартный асинхронный электродвигатель общепромышленного исполнения;
- Напряжение питания: 380 В;
- Мощность: до 315 кВт;
- Доступно взрывозащищённое исполнение по запросу.
Рабочие параметры
Насосы подходят для работы как с чистыми, так и загрязнёнными коррозионными, токсичными, горючими и взрывоопасными жидкостями.
- Температура перекачиваемой жидкости: -15°С ~ +180°С;
- Вязкость жидкости: до 50 сСт;
- Удельная плотность: до 1,84;
- Допустимые примеси: насосы предназначены для перекачивания чистых жидкостей без твёрдых включений.
Маркировка
| NIH[1]80[2]50[3]-200[4] | |
|---|---|
| [1] NIH | Тип насоса: горизонтальный одноступенчатый центробежный насос для перекачивания жидкостей различной плотности и вязкости, включая химически активные среды |
| [2] 80 | Диаметр всасывающего патрубка, мм |
| [3] 50 | Диаметр напорного патрубка, мм |
| [4] 200 | Номинальный диаметр рабочего колеса, мм |
