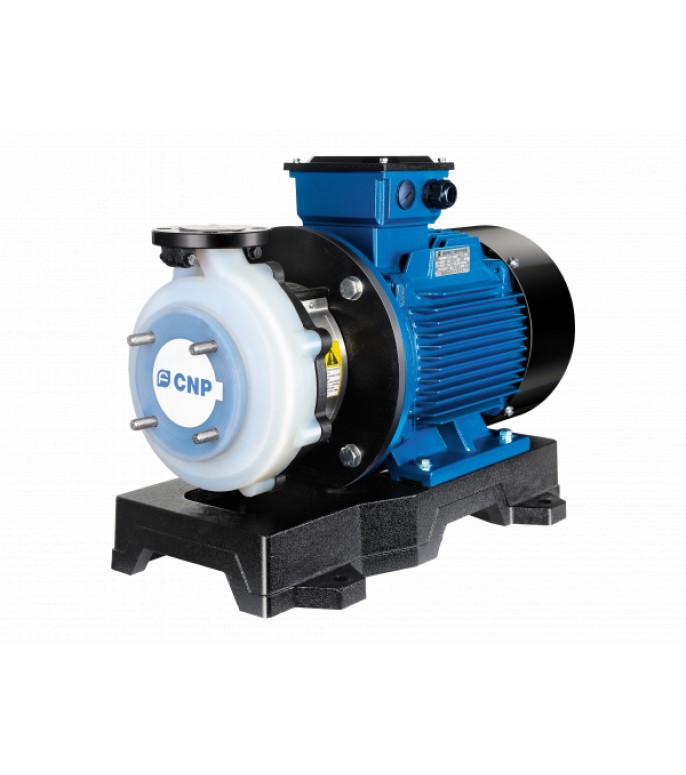

Насосы SZ являются несамовсасывающими консольно-моноблочными центробежными одноступенчатыми агрегатами, установленными на жесткой стальной раме. Серия обладает хорошей коррозионной стойкостью, стойкостью к высоким и низким температурам, передовыми механическими уплотнительными материалами, высокой эффективностью и длительным сроком службы.

• Диапазон подач

  2,2 м³/ч ~ 60 м³/ч

• Напор

  15 м ~ 54 м

• Мощность

  1,1 ~ 18,5 кВт

• Температура перекачиваемой среды

  -20°С ~ +120°С

• Максимальное рабочее давление

  10 бар

Применение

Насосы серии SZ применяются для перекачивания химически активных и нейтральных жидкостей: кислот разных концентраций, щелочей, соленых растворов, окислителей, органических растворителей, гальванопокрывающих смесей, ядохимикатов, красок, лаков и т.д.

Нефтяная и химическая промышленность, очистные сооружения нефти и газа;

Лакокрасочная промышленность;

Фармакологическая промышленность;

Плавильная, полиграфическая, гальваническая промышленность;

Откачка химических жидкостей из цистерн, отстойников, временных хранлилищ;

Перекачивание краски, клея, лака, концентрированных кислот и т.д.

Конструкция

Насос SZ – центробежный, одноступенчатый, с осевым входом и радиальным выходом. Входной и выходной патрубки соединяются с трубопроводом через стандартные фланцы. Рабочее колесо гидравлически разгружено от осевой нагрузки.

Корпус может быть выполнен полностью из фторопласта F26 (F46), либо из чугуна с фторопластовой вкладкой, но в обоих случаях рабочая среда будет контактировать только с фторопластовыми элементами. Корпусные детали выполнены из чугуна. Рабочее колесо армировано сталью и также выполнено из фторопласта.

Агрегаты серии SZ являются моноблочными и установлены на жесткой стальной раме, вращающий момент передается за счет жесткого соединения.

Электродвигатель

Асинхронный двигатель с вентиляторным охлаждением;

Степень защиты: IP55;

Класс изоляции: F;

Стандартное напряжение: 380 В, 50 Гц.

Условия эксплуатации

Чистая жидкость не содержащая твердых частиц и волокон;

Температура жидкости

Стандартное исполнение: -20 °С ~ -120 °С;

Плотность жидкости: 1,35 кг/м³;

Давление в насосной части: 10 бар;

Температура окружающей среды: до +40 °С;

Высота над уровнем моря: до 1 000 м.

Маркировка

SZ[1]50[2]–32[3]160[4]S[5]F46[6]

[1] SZ Тип насоса:

Консольно-моноблочный одноступенчатый насос

[2] 50 Диаметр всасывающего патрубка, мм

[3] 32 Диаметр напорного патрубка, мм

[4] 160 Номинальный диаметр крыльчатки, мм

[5] S Подключение:

S – 3-фазное:

≤ 3кВт для 220/380 В

> 3кВт для 380 В

D – 1-фазное (220 В)

[6] F46 F26 – проточная часть из фторопласта F 26

F46 – проточная часть из фторопласта F 46
