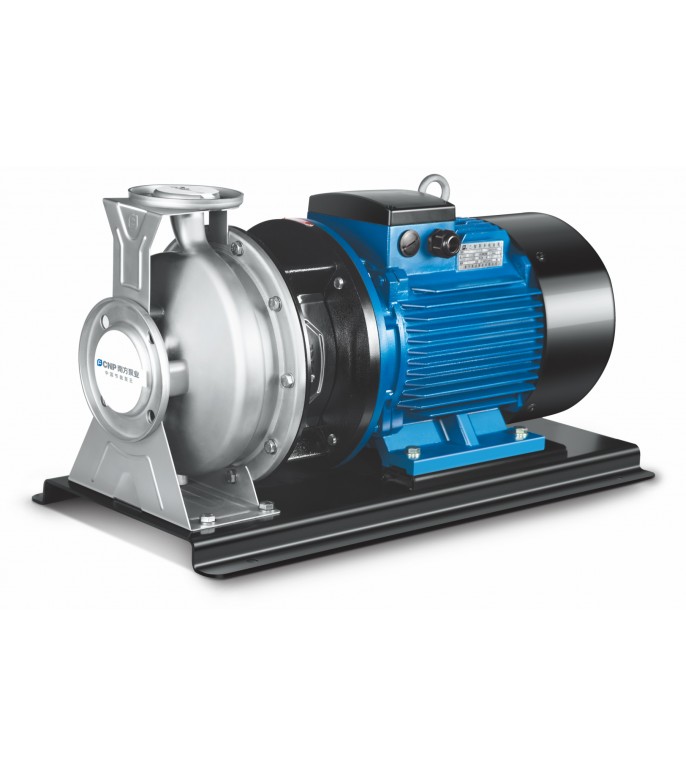

Горизонтальные одноступенчатые центробежные насосы из нержавеющей стали серии ZM
Ответим в течение рабочего дня
Горизонтальные одноступенчатые центробежные насосы из нержавеющей стали серии ZM — одностороннего всасывания с осевым подводом и радиальным выпуском жидкости. Габаритные и присоединительные размеры соответствуют EN733/DIN24255.
Применение
- Вентиляция и кондиционирование воздуха;
- Системы ГВС, отопления и теплоснабжения;
- Системы водоподготовки;
- Водоснабжение гражданских, сельскохозяйственных и промышленных объектов;
- Перекачивание промышленных жидкостей.
Конструкция
Насос представляет собой горизонтальную одноступенчатую конструкцию одностороннего всасывания с осевым подводом воды и радиальным выпуском воды. Внешний вид и установочные размеры соответствуют стандартам EN733/DIN24255.
Для предотвращения протечек по валу в корпусе насоса установлены одинарные торцевые уплотнения. В качестве уплотнения корпусных элементов для работы со стандартными рабочими жидкостями применяются резиновые кольца NBR. Насос в сборе устанавливается на общую стальную раму.
Электродвигатель
Стандартный асинхронный электродвигатель.
- Степень защиты: IP55;
- Класс изоляции: F;
- Напряжение: 3×380 В, 50 Гц.
Условия эксплуатации
Чистые, невзрывоопасные жидкости без абразивных твёрдых или волокнистых примесей, не агрессивные к нержавеющей стали.
- Температура жидкости: -20°С ~ +100°С;
- Температура окружающей среды: до +40°С;
- Высота над уровнем моря: до 1 000 м;
- Максимальное давление: 10 бар.
Маркировка
| ZM[1]50[2]32[3]-125[4]-T[5]0.55[6]S[7]S[8]C[9] | |
|---|---|
| [1] ZM | Тип насоса: одноступенчатый центробежный насос из нержавеющей стали |
| [2] 50 | Диаметр всасывающего патрубка, мм |
| [3] 32 | Диаметр напорного патрубка, мм |
| [4] 125 | Номинальный диаметр рабочего колеса, мм |
| [5] T | Модель для малой подачи |
| [6] 0.55 | Мощность двигателя, кВт |
| [7] S | Подключение: S – 3-фазное (≤3 кВт: 220/380В, >3 кВт: 380В); D – 1-фазное (220В); B – только насосная часть |
| [8] S | Марка стали: S – SS304; L – SS316 |
| [9] C | Исполнение: C – стандартное |
